木工事躯体施工事例

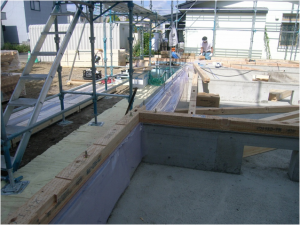

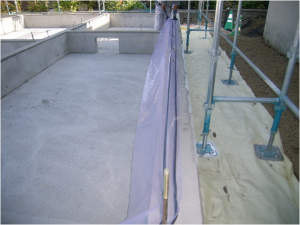

土台下気密シート仕様

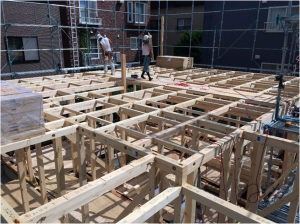

防腐土台敷き（105*105）

大引き受け金物

通し柱にホルダウン(M16ボルト)
構造金物使用

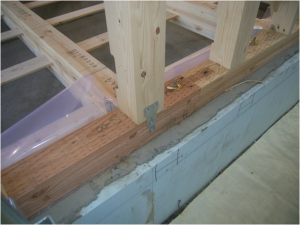

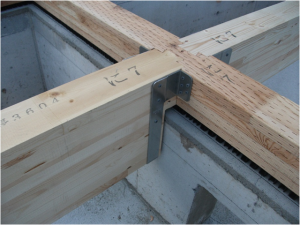

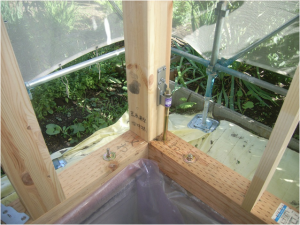

土台と柱接合部
ニートプレート（ビス留め5本）

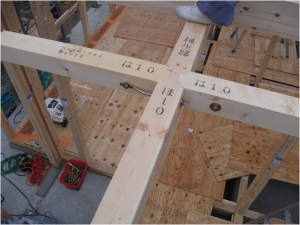

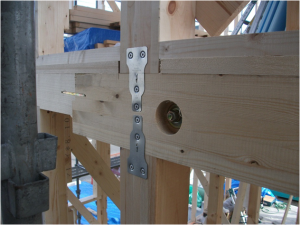

2階胴差と柱接合部
ニートプレート（ビス留め5本）

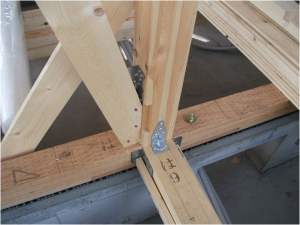

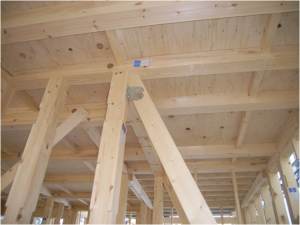

筋かい固定プレート使用

筋かい固定プレート使用
柱と土台接合部：仕口金物（ビス留め9本）

構造材接合部：羽子板ボルト

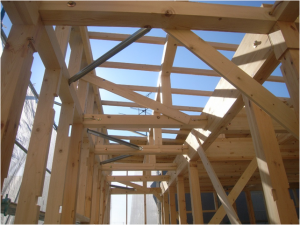

火打ち金物使用
羽子板ボルト使用

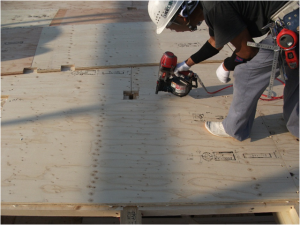

2階床ネタレス合板ア24使用
(ネタレスボンド接着剤＋ビス止め)

2階床ネタレス合板ア24使用
(ネタレスボンド接着剤＋釘CN75)

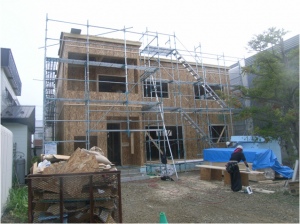

外壁廻りOSB合板ア9.0使用

FPア20　B類-3種

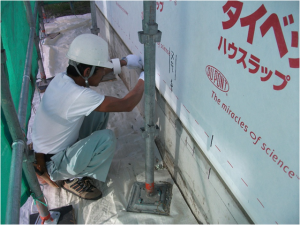

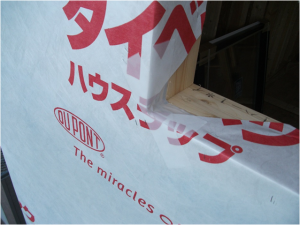

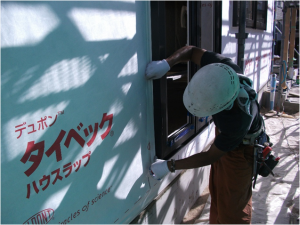

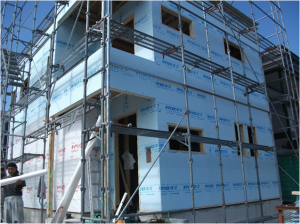

外壁廻り透湿防水防風シート張
（継ぎ目及開口廻ﾘ防水テープ張）
開口部：断熱樹脂サッシマイスターⅡ
（気密等級A-4(2)・LOW-Eガラス）

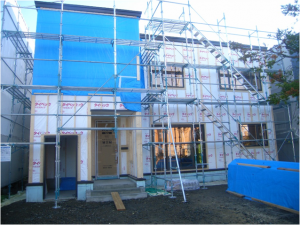

外壁廻り透湿防水防風シート張
（継ぎ目及開口廻ﾘ防水テープ張）
開口部：断熱樹脂サッシマイスターⅡ
（気密等級A-4(2)・LOW-Eガラス）

外壁廻り透湿防水防風シート張
（継ぎ目及開口廻ﾘ防水テープ張）
開口部：断熱樹脂サッシマイスターⅡ
（気密等級A-4(2)・LOW-Eガラス）

通気胴縁下地（45*18＠455）

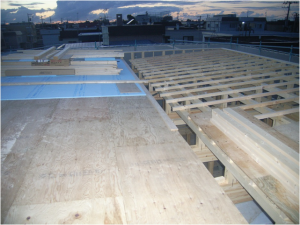

屋根野地ﾀﾙｷ：60*45＠455
屋根野地合板ア12

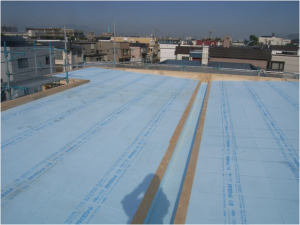

断熱FP版(1種)ア20

屋根野地ﾀﾙｷ：60*45＠455
屋根野地合板ア12
断熱FP版(1種)ア20

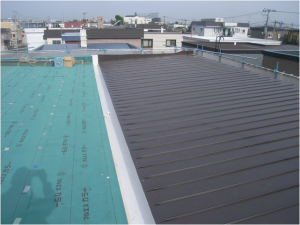

長尺ﾄﾀﾝ　GLカラーｔ-0.35
アスファルトルーフィング　940
ダクト：谷コイル

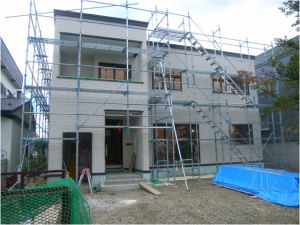

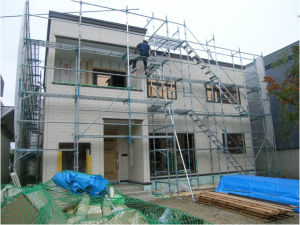

外壁防火サイディング14mm釘留
（防火認定-PC030BE-0143）

外壁防火サイディング14mm釘留
（防火認定-PC030BE-0143）

外壁防火サイディング14mm釘留
（防火認定-PC030BE-0143）

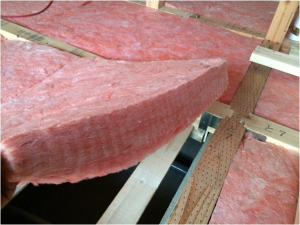

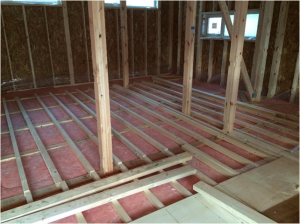

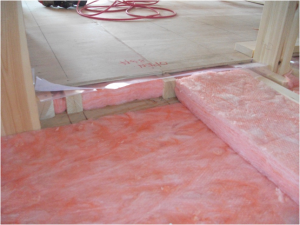

1階床断熱
GW24ｋ（100mm＋50mm）
防湿気密ポリエチレンフイルム0.2

1階床断熱
GW24ｋ（100mm＋50mm）
防湿気密ポリエチレンフイルム0.2

1階床断熱
GW24ｋ（100mm＋50mm）
防湿気密ポリエチレンフイルム0.2

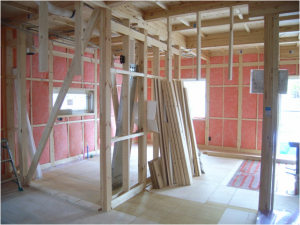

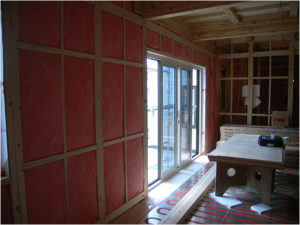

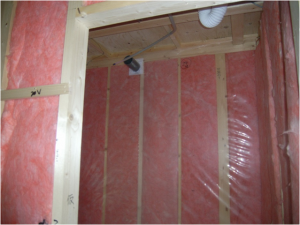

外壁断熱（GW24ｋ100mm）
防湿気密ポリエチレンフイルム0.2

外壁断熱（GW24ｋ100mm）
防湿気密ポリエチレンフイルム0.2

外壁断熱（GW24ｋ100mm）
防湿気密ポリエチレンフイルム0.2

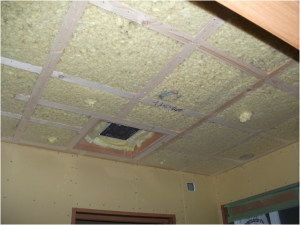

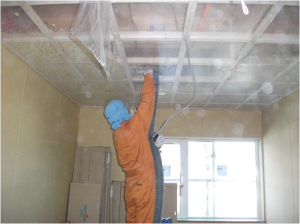

小屋裏断熱

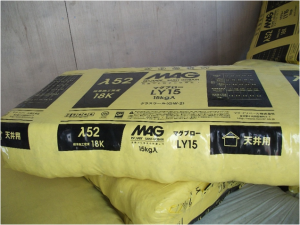

吹込用GW18ｋ（ア300）

小屋裏断熱
吹込用GW18ｋ（ア300）

小屋裏断熱
吹込用GW18ｋ（ア300）

防湿気密ポリエチレンフイルム0.2

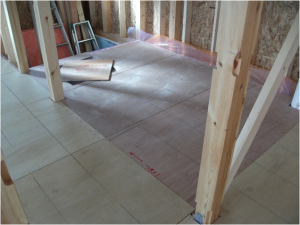

1階床下地：構造合板12mm
床用ビス留め

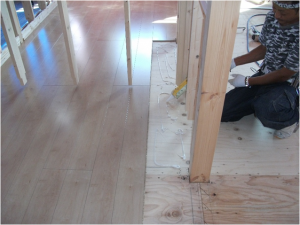

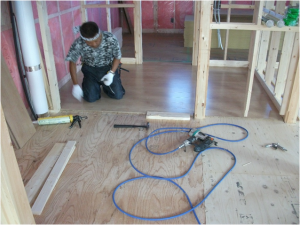

1,2階床仕上げフロアー
ネタボンド接着貼り

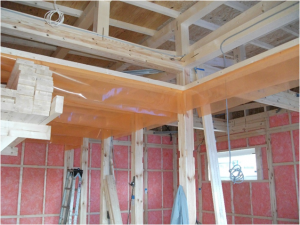

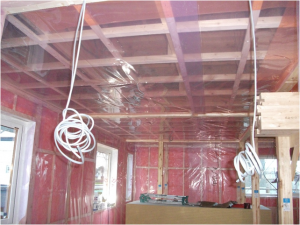

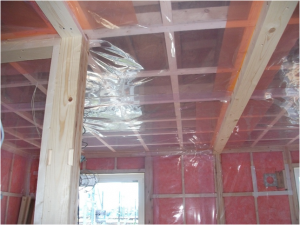

天井下地先張り納め
防湿気密ポリエチレンフイルム0.2

天井下地先張り納め
防湿気密ポリエチレンフイルム0.2

天井下地先張り納め
防湿気密ポリエチレンフイルム0.2

天井下地先張り納め
防湿気密ポリエチレンフイルム0.2

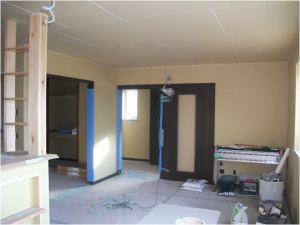

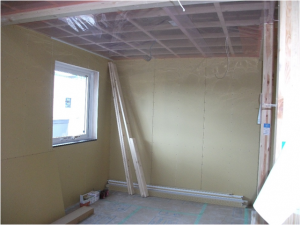

壁：PBボード ア12.5（ビス留め）

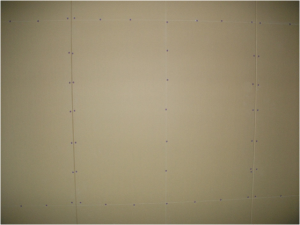

天井：PBボード9.5（ビス留め）

壁：PBボード ア12.5（ビス留め）
天井：PBボード9.5（ビス留め）
